Réglages & Programmation du MD-380 de Tytera
Vous venez de recevoir votre MD-380.
La première chose importante est de vérifier la version de Firmware de votre Md-380!
Une bonne version est disponible sur le site de Passion Radio Shop
ou sur celui du REF 66. " md380tools-2016-08-12" http://www.ref66.fr/tytera-md-380/ est composé du firm et du logiciel de mise à jour! lancer l'utilitaire/selectionner le firm/ connecter le cable Tytera au poste/rester appuyé sur le poussoir au dessus du PTT <> allumer le poste attendre que le voyant vert clignote et lancer l'upgrade!
<><><><><>
Mise en service et agencement des différents canaux et TG, création de vos zones et " channels".

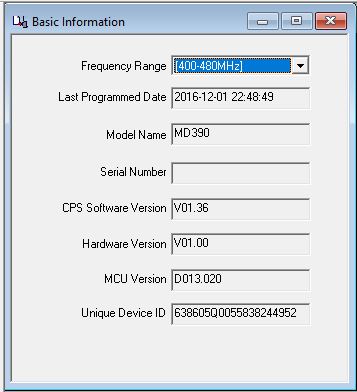

Le Logiciel que nous avons choisi pour la " programmation du code PLUG " est CPS MD390 V1.36
ce CODE PLUG est en faite la programmation globale de votre poste selon votre région et de valeures des relais locaux.
Il permet de lire ' READ" la config du poste et de la sauvegarder.
Il permet bien sur de créer, modifier et composer en fonction de vos besoins par exemple ce Tuto ci dessous!
Nous nous contenterons dans ce tuto de créer une ZONE avec quelques " CHANNEL" s en PMR et un RELAIS Radioamateur ( panaché de DIGITAL et ANALOGIQUE
La ZONE " AMATEUR "; " RELAIS 430"; ' PMR 446; VFO; PMR NUM; RFR etc.....
Dans la ZONE il y a les " CHANNEL" comprenant la Fréquence radio RX, la Fréquence radio TX, le code couleur, le SLOT 1 ou 2, le mode DIGITAL ou Analogique, et les spécificités du canal concerné!.
Le " TG " est comparable à un préfixe téléphonique
par exemple le TG 20815 est celui qui permet de parler avec le réseau Echolink, une passerelle D-STAR et la passerelle F1ZHH.
le TG 1 est celui du " monde amateur " Menu/Contacts/TG 1/Wiew Number ce qui donne le descriptif de ce TG...
autre exemple TG 2089 pour l' île de la Réunion! attention pour que cela fonctionne il faut que le responsable ou votre correspondant vous donne le " code couleur et la config "SLOT 1 ou 2 " !
La zone " AMATEUR " est spécifique à la compatibilité pour les Hotspots du type DV4-MINI, DVMEGA ou DV4-HOME par exemple!

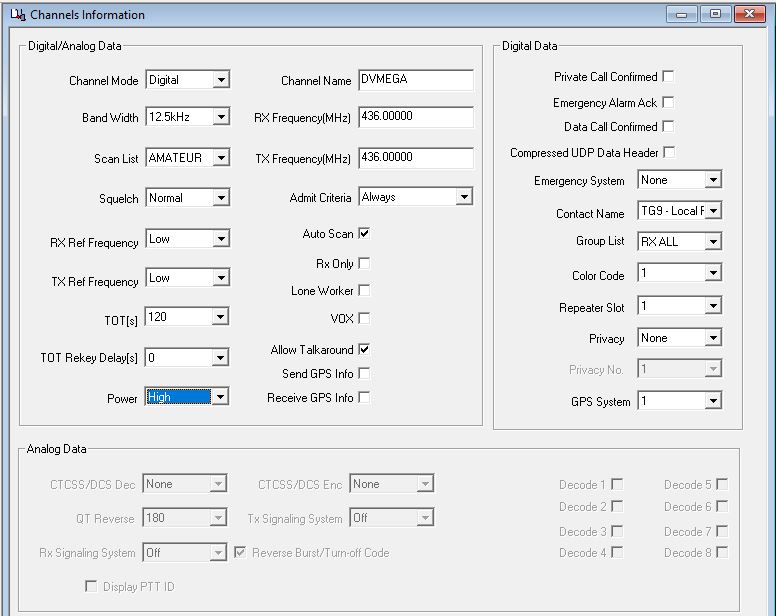

Par exemple La fréquence simplex 436.000000 TRX entre votre MD-380 et votre DVMEGA (voir réglages sur la page DVMEGA de notre site).

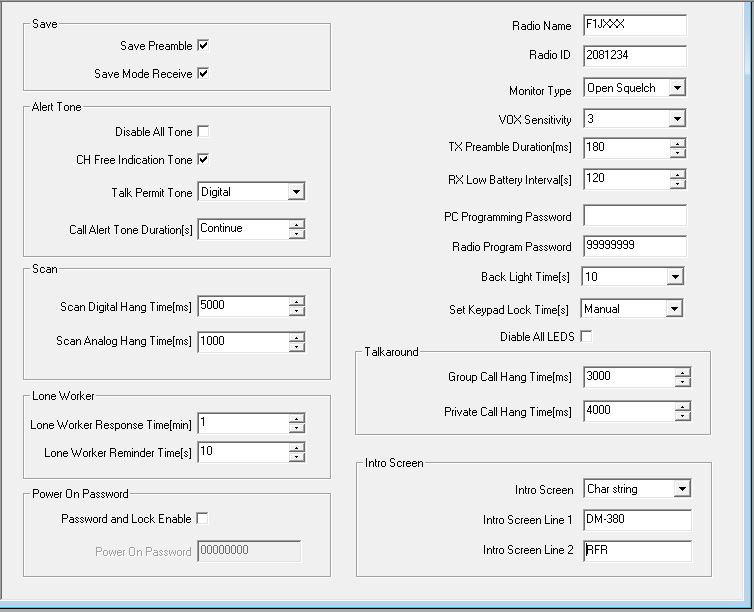

Pour les Radioamateurs vous devez renseigner les Champs CALLSIGN et ID correctement exemple F1XXX id; 208XXXX.
<><><><><><><>

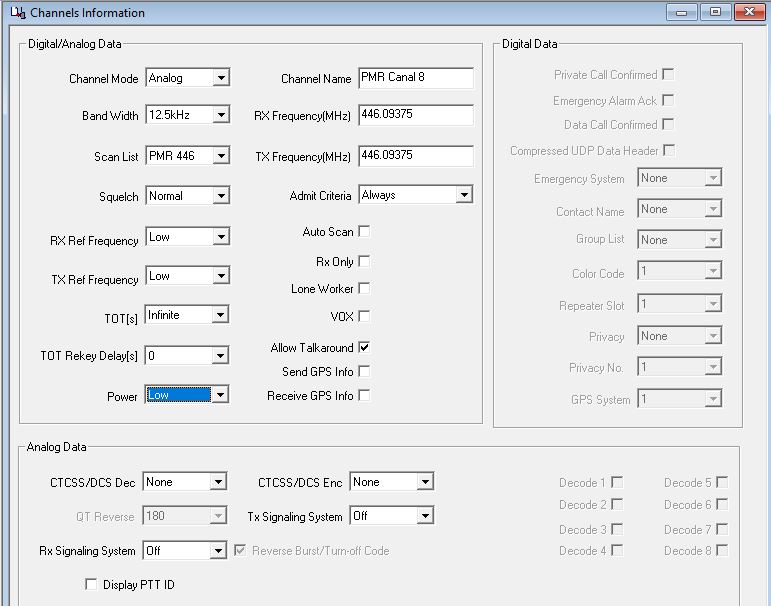

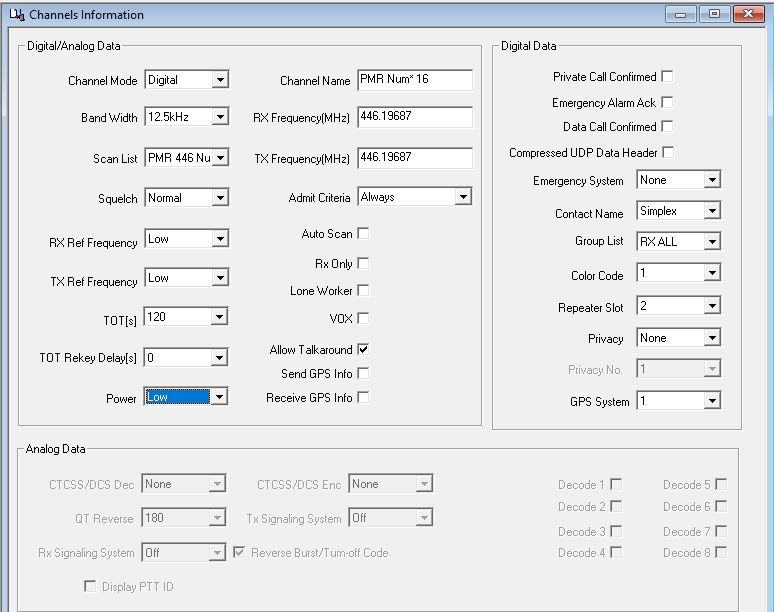

TUTO de création d'une zone comprenant un CHANNEL analogique simplex, un CHANNEL numérique simplex et un CHANNEL pour votre DVMEGA.
******************************************
Pour fabriquer la " ZONE", en bas de la rubique Zone, cliquer sur ADD! donner le nom " ECOLE" par exemple et y ajouter les " CHANNEL" s concernés!
ci joint les captures de cet exercice!
Conclusion, dans votre zone " ECOLE" il y a les 3 " CHANNEL" s comme prévu! Une fois avoir choisie votre Zone, vous pouver choisir les " CHANNELS" s à l'aide du rotacteur sur le haut de l'appareil!!!
Bonne Composition à tous!
Cordialement Jacky F1JWV-33
Biganos-Gironde.
